西安多功能电缆故障定点仪品质

西安多功能电缆故障定点仪品质

更新时间:2020-09-22

访问量:18

厂商性质:生产厂家

型号:GDBN-D30

简要描述:
公司主要的产品有电缆故障测试仪、多次脉冲电缆故障测试仪、电缆安全试扎装置、电缆识别仪、电缆故障定点仪、高压电缆外护套故障测试仪、高压电桥故障测试仪、轻型高压信号电源等几大类数十种产品,并能为市场上各类老旧产品进行维修和升级,能够充分满足广大顾客的各类需求。

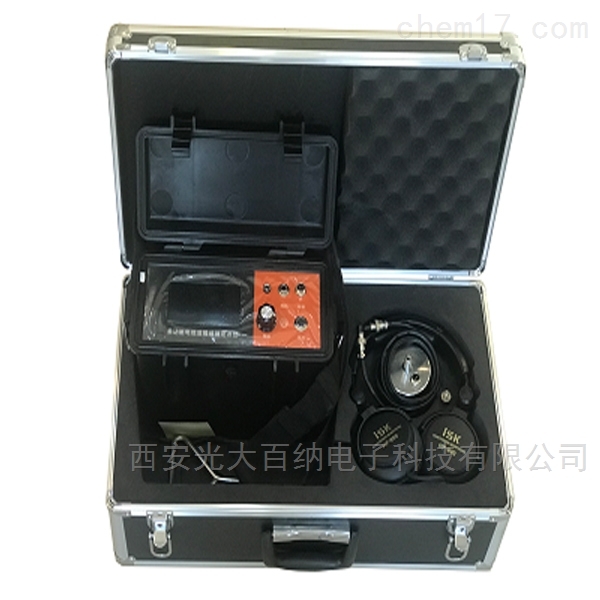

西安多功能电缆故障定点仪品质

    当绝缘介质电离时,气隙中产生臭氧、等化学生成物,腐蚀绝缘;绝缘中的水分使绝缘纤维产生水解,造成绝缘下降。过热会引起绝缘老化变质。电缆内部气隙产生电游离造成局部过热,使绝缘碳化。电缆过负荷是电缆过热很重要的因素。

  安装于电缆密集地区、电缆沟及电缆等通风不良处的电缆、穿在干燥管中的电缆以及电缆与热力管道接近的部分等都会因本身过热而使绝缘加速损坏。中间接头和终端头的防水、电场分布设计不周密,材料选用不当,工艺不良、不按规程要求制作会造成电缆头故障。





功能特点

  1. 采用了高亮度的4.3LED彩色液晶,不受强光环境影响,使得显示界面更加清晰
  2. 采用可编程的脉冲编码键盘,操作智能、便捷
  3. 采用4种滤波频带:低频带、中频带、高频带和全频带,适时选择
  4. 采用数字滤波技术处理音频信号,特征频带更明显、滤波性能更佳
  5. 故障距离采用数字方式显示,最大25m范围内可显示故障距离具有单次和连续模式,可根据实际情况选择,对波形进行仔细分析
  6. 音频信号波形实时显示,可通过观察重复性的波形特征及距离轴大致观察故障点距离,操作者观察波形不易疲劳,同时在单次模式下可对15m内音频波形进行细致分析,支持翻页显示
  7. 在声磁定点模式中具有单次和连续模式,可根据实际情况选择,对波形进行仔细分析及整体上周期分析
  8. 跨步电压模式采用波形连续、实时显示,有助于对连续性信号分析及突变信号分辨,便于准确定点跨步电压信号显示不限幅,对测试过程中大信号自动衰减,共20个档位调整信号强度,确保数据波形的易判耳机反
  9. 故障信号音可根据现场环境自由调节,确保操作者在移动探头时减少较强噪音对人耳的伤害?

?



技术参数

  1. 工作模式:声磁定点模式、跨步电压模式
  2. 工作方法:声磁同步法、跨步电压法、声测法、磁场巡测法
  3. 显示方式:4.3寸高亮OLED显示器,分辨率为480*272
  4. 故障距离:最大检测距离范围为25m
  5. 探测深度:<5米;隔离干扰:DC50Hz
  6. 操作方式:一键式可编程的脉冲编码按键操作
  7. 数据处理:25米范围内音频波形显示、跨步电压故障前后波形显示、故障距离数字显示
  8. 频率范围:100Hz1500Hz低通:100400Hz通:150600Hz高通:2001500Hz
  9. 音频测试精度:10cm音频波形显示:15m跨步电压灵敏度:0.1mV
  10. 电磁强度显示:矩形条显示,数字显示,最大值显示信号增益:音频增益>110dB,跨步电压多档位调节
  11. ?供电方式:内置7.4V/5200mAh锂电池供电;充电电源AC220V±10%工作时长:>7h
  12. 具有自动检测脉冲信号功能84dB最大音量限制 具有闭音功能
  13. 外箱尺寸:520*340*200mm     重量:2.5KG

?



       电缆故障测试仪操作方法多次脉冲法故障测试波形极易判断、准确性也较高,但要一个较为理想、方便判读的波形还需掌握一定的。1.现场按多次脉冲法接好线路后,*次施加冲击高压如果得不到较为理想的测试波形,电缆故障测试仪的性能特点,形*次施加冲击高压如果得电缆故也是很正常的。

  因为事先并不知道故障的距离,故障点的抗电强度也不清楚。障测试仪不到较为理想的测试波如果冲击电压加得不够高,电缆识别仪故障点没有被冲击高压击穿产生电弧,电缆故障测试仪是采集不到故障回波的。电缆故障测试仪这时只能看到终端开路波形。

  必须冲击电压直到看到故障回波为止。2.有时故障点距测试端较远,回波较弱,必须长度选择,以便得到较强的故障回波。电缆故障测试仪设有短距离、中距离、长距离三种状态。短距离适合测试1Km距离内的故障,中距离适合测试13Km距离内的故障,长距离适合测试316Km距离内的故障。
